【产品用途】

H18860型 PN10~PN25 水力电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制,控制反应准确快速,根据电信号遥控开启和关闭管路系统,实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调,平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电 220V,或直流电 24V,可根据各种场合选用常开或常闭型均可。
【安装示意图】







产品规格

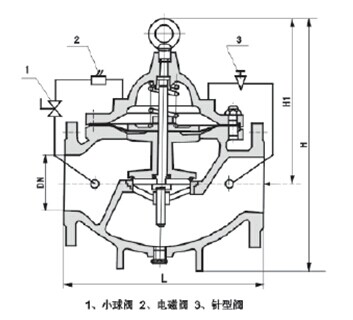

外形尺寸:

连接尺寸:GB/T9113:







DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

203

216

241

292

330

356

495

622

696

698

914

978

1075

1230

H1

300

288

310

340

380

410

440

460

480

516

560

560





H

395

385

420

500

540

575

665

720

750

830

900

900





注:如果需要DN450以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业



技术参数:

公称通径:DN50-DN600

公称压力:PN16/25

密封试验:1.76/2.75MPa

壳体试验:2.4/3.75MPa

工作温度:0℃-80℃

适用介质:水

液面控制高度:≤150mm

产品标准:JB/T10674-2006

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

阀座:不锈钢

轴承:不锈钢

密封圈:橡胶EPDM

指示器:黄铜



当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。
