水力控制阀系列
18880泵浦控制阀
  • Product Profile
  • PRODUCT SIZE
  • Technical
  • Working



该阀是通过电磁阀的导控实现准确的开启或关闭,用于水泵的出入口处,防止介质倒流的逆止控制阀,当水泵即将停止供水前,阀门先行缓闭90%左右,防止突然停泵而产生的水锤和水击声,当水泵完全停止后,阀门再完全关闭,防止泵出现水的回流,有效的保护水泵,免受回流的冲击而产生反转,该阀有效防止水锤和水击声,密封可靠、动作平稳、使用寿命长。电磁阀可采用交流电220V或直流电24V。

【安装示意图】






产品规格

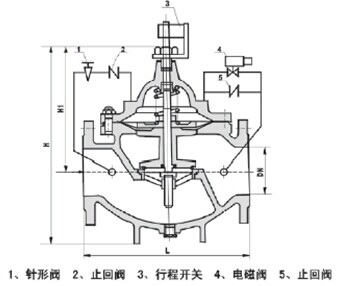

外形尺寸:

连接尺寸:GB/T9113:







DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

203

216

241

292

330

356

495

622

696

698

914

978

1075

1230

H1

278

298

313

350

365

420

450

470

490

526

570

570





H

395

405

430

510

560

585

675

740

760

840

910

910





注:如果需要DN450以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业



技术参数:

公称通径:DN50-DN600

公称压力:PN16/25

密封试验:1.76/2.75MPa

壳体试验:2.4/3.75MPa

工作温度:0℃-80℃

适用介质:水

液面控制高度:≤150mm

产品标准:JB/T10674-2006

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

阀座:不锈钢

轴承:不锈钢

密封圈:橡胶EPDM

指示器:黄铜

导阀:组件



当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常水。

当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭
