气动球阀是由球体配备气动执行器，替代人工的新型产品，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。

气动球阀如今已经替代了很多传统的手动产品，不仅节省了大量的人力物力，而且可同时对多台多项目进行控制。气动球阀的结构相对简单、维修方便、相对安全性高，选用上等材料使用得当，使用寿命可达100万次。

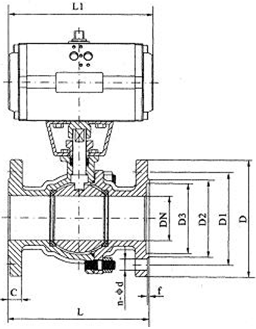

外形尺寸：

连接尺寸：GB/T9113:

公称通径DN	公称压力（MPa）	连接尺寸（mm）
公称通径DN	公称压力（MPa）	L	H	D1	Z-ΦD
15	1.0/4.0	130	78	125	4-Φ18
20		130	84	125	4-Φ18
25		140	95	145	4-Φ18
32		165	150	145	4-Φ18
40		165	150	230	4-Φ18
50		203	190	230	4-Φ18
65		222	195	400	4-Φ18
80		241	215	410	8-Φ18
100		305	250	460	8-Φ18
125		356	285	460	8-Φ18
150		394	370	800	8-Φ18
200		394	370	800	12-Φ23
250
300
350	1.0/4.0
400
450
500
600

注：如果需要DN200以上的规格，请联系销售部。

典型应用：

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数：

公称通径：DN15-DN800

公称压力：PN10/16/25/40

密封试验：1.1/1.76MPa

壳体试验：1.5/2.4MPa

工作温度：＜180℃-＜425℃

适用介质：水、污水、油品

产品标准：GB/T12237

主要零部件材质：

左右阀体：铸钢/不锈钢/锻钢

球体：F304/F304L/F316/F316L

阀杆：F304/F304L/F316/F316L

密封面：F4/PPL

填料：PTEE(F4)或柔性石墨

紧固螺母：A193-B8M

螺母：A194-8

气动球阀球体是由旋塞阀转变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。

气动球阀主用应用在快速切断、分配和改变介质的流动管道中。气动球阀它启闭迅速、适合大小口径使用。采用V型球体可准确的调节介质流量。气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。另一种是V型球芯，它采用固定式结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。
