工业阀门系列
BVHW系列 全焊接球阀
  • Product Profile
  • PRODUCT SIZE
  • Technical
  • Working

手动球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,浮动球阀本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

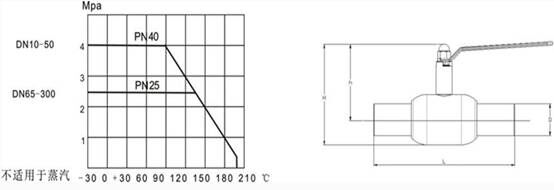

外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

H1

D

H2

25

1.0/1.6

230

118

50

76

32

260

140

55.4

70

40

260

148

48.3

88

50

300

157

57

112.2

65

300

202

76

145

80

300

230

89

160

100

330

255

108

175.5

125

330

321

133

231

150

350

360

159

250

200

401

405

219

268

250

530

600

237

424

300









350

1.0









400









450









500









600











注:如果需要DN300以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数:

公称通径:DN15-DN800

公称压力:PN10/16

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

压力温度等级:ASMEB 16 34

适用温度:适用温度:-29℃≤t≤150 ℃(跟阀体材质及密封面材质不同所承温有差异)

结构长度:ASME B16.10API6D

适用介质:水、污水、油品

产品标准:GB/T12237

主要零部件材质:

阀体:铸钢/不锈钢/锻钢

球体:不锈钢SS304

阀杆:不锈钢SS304

轴销:不锈钢

阀杆密封:FPM

球体密封:碳化PTFE

手柄:电镀碳钢







手动球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,浮动球阀本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。
