Products
工业阀门系列
STHF系列 截止阀
  • Product Profile
  • PRODUCT SIZE
  • Technical
  • Working

STHF国标截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流

【产品特点】
 产品结构合理、密封可靠 ;
 密封面堆焊Co基硬质合金,耐磨、耐腐、抗摩擦性能好、使用寿命长 ;
 阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能 ;
 零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配,满足各 种工程需要;
 阀芯可根据需要做承切断型和调节型。

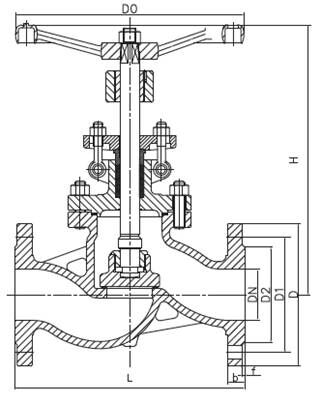

外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

D1

H

Z-ΦD

15

1.0/1.6

130

80

113

4-Φ18

20

150

80

113

4-Φ18

25

160

80

125

4-Φ18

32

180

100

145

4-Φ18

40

200

130

180

4-Φ18

50

230

130

200

4-Φ18

65

290

150

205

4-Φ18

80

310

240

350

4-Φ18

100

350

240

365

4-Φ18

125

400

300

430

4-Φ18

150

480

300

450

4-Φ18

200

600

360

510

12-Φ23

250

730

420

620

12-Φ25

300

750

460

1275

12-Φ25

350

1.0









400









450









500









600









注:如果需要DN600以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数:

公称通径:DN15-DN1000

公称压力:PN10/16/25/40

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:<180℃-<700℃

适用介质:水、污水、油品

产品标准:GB/T12234

主要零部件材质:

阀体:铸钢/不锈钢/锻钢

阀盖:铸钢/不锈钢/锻钢

阀杆:铸钢/不锈钢/锻钢

中轴:2Cr13/304/316

牛腩:2Cr13/304/316

填料:柔性石墨/聚四氟乙烯PTFE

密封面:0C359Ni9(304)0Cr17Ni12Mo2(316)

填料:PTEE(F4)或柔性石墨

紧固螺母:304

螺母:304

STHF国标截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流,依靠手轮驱动阀杆向下施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
