【产品用途】

H1882减压阀，是一种利用介质自身能量调节与控制管路压力的智能型阀门。H1882减压阀用于生活给水、消防给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到减压目的。该阀减压精确，性能稳定、安全可靠、安装方便，使用寿命长。

【安装示意图】

产品规格

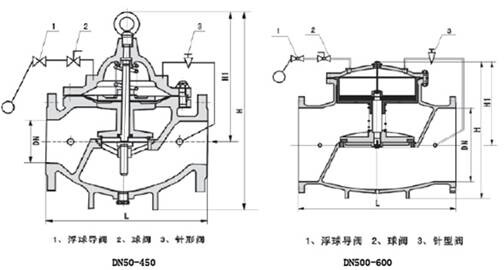

外形尺寸：

连接尺寸：GB/T9113:

典型应用：

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业

技术参数：

公称通径：DN50-DN600

公称压力：PN16/25

密封试验：1.76/2.75MPa

壳体试验：2.4/3.75MPa

工作温度：0℃-80℃

适用介质：水

液面控制高度：≤150mm

产品标准：JB/T10674-2006

主要零部件材质：

阀体：球墨铸铁（QT450-10表面环氧喷漆）

阀盖：球墨铸铁（QT450-10表面环氧喷漆）

阀座：不锈钢

轴承：不锈钢

密封圈：橡胶EPDM

指示器：黄铜

H18820可调式减压阀工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。
