Products
工业阀门系列
DHHF系列隔膜阀
  • Product Profile
  • PRODUCT SIZE
  • Technical
  • Working

隔膜阀的结构形式与一般阀门大不相同,是一种新型的阀门,是一种特殊形式的截断阀,它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。

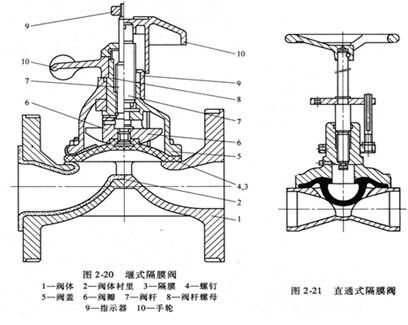

隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜,其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形,也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开,不但保证了工作介质的纯净,同时也防止管路中介质冲击操纵机构工作部件的可能性。此外,阀杆处不需要采用任何形式的单独密封,除非在控制有害介质中作为安全设施使用。隔膜阀中,由于工作介质接触的仅仅是隔膜和阀体,二者均可以采用多种不同的材料,因此该阀能理想地控制多种工作介质,尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制,它的工作温度范围大约为-50~175℃。

隔膜阀结构简单,只由阀体、膜片和阀头组合件三个主要部件构成。该阀易于快速拆卸和维修,更换隔膜可以在现场及短时间内完成。

外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

D

D1

D2

15

1.0/4.0

124

80

55

40

20

135

90

65

50

25

145

100

75

60

32

160

120

90

70

40

180

130

100

80

50

210

140

110

90

65

254

160

130

110

80

300

185

150

125

100

348

205

145

145

125

400

235

175

175

150









200









250









300









350

1.0/4.0









400









450









500









600











注:如果需要DN125以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业



技术参数:

公称通径:DN15-DN300

公称压力:PN10/16/25/40

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:<80℃-<425℃

适用介质:水、污水、油品、蒸汽

产品标准:GB/T12235

主要零部件材质:

阀体:铸铁、铸钢、不锈钢

阀盖:铸铁、铸钢、不锈钢

阀杆:铸钢、不锈钢

密封:聚乙烯四氟

隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件,利用隔膜的移动起调节作用。隔膜阀的阀体材料采用铸铁、铸钢,或铸造不锈钢,并衬以各种耐腐蚀或耐磨材料、隔膜材料橡胶及聚四氟乙烯。衬里的隔膜耐腐蚀性能强,适用于强酸、强碱等强腐蚀性介质的调节。

隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏,能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离,所以没有填料介质也不会外漏。但是,由于隔膜和衬里材料的限制,耐压性、耐温性较差,一般只适用于1.6MPa公称压力和150℃以下。

隔膜阀的流量特性接近快开特性,在60%行程前近似为线性,60%后的流量变化不大。气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置,以适应自控、程控或调节流量的需要。气动隔膜阀的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸,替代活塞气缸,排除了活塞环易损坏,造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时,尚可操作手轮使阀门启闭。
