Products
工业阀门系列
ASPS系列 气动角座阀
  • Product Profile
  • PRODUCT SIZE
  • Technical
  • Working

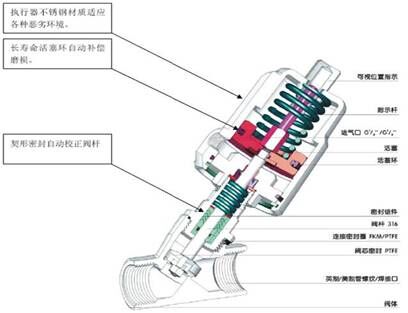

气动角座阀是由气动执行器与角座阀组合而成,双作用气动角座阀:当气源进入执行器的一端时,阀杆带动活塞运动角座阀处于打开状态;当气源从执行器另一端进入时,阀杆带动活塞运动角座阀处于关闭状态。单作用气动角座阀:角座阀常开,当气源进入执行器时,拉伸弹簧带动阀杆向下运动,阀门关闭;角座阀常闭:当气源进入执行器时,压缩弹簧带动阀杆向上运动,阀门打开。

气动角座阀的优质特点:可是位置指示:可接线位开关或紧急手动装置。

容易连接:MAMU标准连接,嵌入式金属接头。可选更小的控制图。

先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。

长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免赃物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。

先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。

不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达五百万次上,单作用角座阀具有结构简单、造型美观、装拆快捷,开关迅速、操作灵活,流体阻力小,使用安全可靠等优点



外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)



内孔

KV

最大工作压力

要求最小控制压力

执行机构尺寸

10

ASPS-16F

10

3.7

0-16

4.0

50

15

15

4.2

0-16

2.7

50

20

20

8.0

0-16

2.7

50

25

25

19.0

0-16

2.0

63

32

32

27.5

0-16

2.0

63

40

40

42.0

0-16

2.0

63

50

50

52.0

0-16

2.0

80

65

65

77.0

0-16

1.6

100

80











100











125











150













200









250









300









350

ASPS-16F









400









450









500









600









注:如果需要DN65以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数:

公称通径:DN15-DN100

公称压力:PN10/16

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:<-10℃-<80℃

适用介质:水、污水、油品

产品标准:JB/T82.1-1994ISO

主要零部件材质:

阀体:精密制造不锈钢304

丝扣连接件:不锈钢304

法兰连接件:不锈钢304

执行器机构材质:PC

密封材质:PTFE

粘度:max600mm 2/S

填料密封(PTFE):带弹簧补偿的氟橡胶V形环

介质温度:-10℃- +180℃



气动角座阀是由气动执行器与角座阀组合而成,双作用气动角座阀:当气源进入执行器的一端时,阀杆带动活塞运动角座阀处于打开状态;当气源从执行器另一端进入时,阀杆带动活塞运动角座阀处于关闭状态。单作用气动角座阀:角座阀常开,当气源进入执行器时,拉伸弹簧带动阀杆向下运动,阀门关闭;角座阀常闭:当气源进入执行器时,压缩弹簧带动阀杆向上运动,阀门打开。
