BVHF系列 法兰球阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

球体不带有固定轴的球阀,称为浮动球阀,又称浮动式球阀。浮动球球阀的阀体内有两个阀座密封圈,在它们之间夹紧一个球体,球体上有通孔,通孔的直径等于管道的内径,称全径球阀;通孔的直径略小于管道的内径,称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时,球孔与管道直径对准,已保证管道工作介质阻力最小。当阀杆转动1/4圈时,球孔垂直于阀门的通道,靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上,从而保证阀门完全密封。这种球阀属单面强制密封。

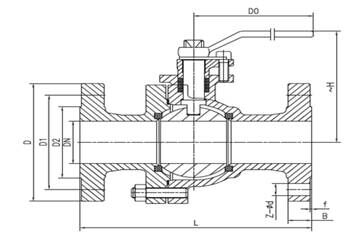

外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

H

D1

Z-ΦD

15

1.0/4.0

130

78

125

4-Φ18

20

130

84

125

4-Φ18

25

140

95

145

4-Φ18

32

165

150

145

4-Φ18

40

165

150

230

4-Φ18

50

203

190

230

4-Φ18

65

222

195

400

4-Φ18

80

241

215

410

8-Φ18

100

305

250

460

8-Φ18

125

356

285

460

8-Φ18

150

394

370

800

8-Φ18

200

394

370

800

12-Φ23

250









300









350

1.0/4.0









400









450









500









600











注:如果需要DN200以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数:

公称通径:DN15-DN800

公称压力:PN10/16/25/40

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:<180℃-<425℃

适用介质:水、污水、油品

产品标准:GB/T12237

主要零部件材质:

左右阀体:铸钢/不锈钢/锻钢

球体:F304/F304L/F316/F316L

阀杆:F304/F304L/F316/F316L

密封面:F4/PPL

填料:PTEE(F4)或柔性石墨

紧固螺母:A193-B8M

螺母:A194-8

操作手柄:WCC

球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀
