WBGM系列 对夹式硬密封蝶阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

WBGH型对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

【产品特点】

1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

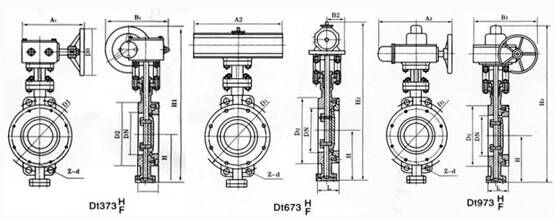

外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)

涡轮H

电动H

手柄H

L

50



220

210

240

43

65

220

210

250

46

80

320

271

255

49

100

340

312

275

64

125

360

340

300

64

150

414

371

310

70

200

512

504



71

250

570

566



76

300

667

632



83

350

1.0

744

720



92

400

827

783



102

450

913

832



114

500

1000

920



127

600

1207

1057



154

注:如果需要DN600以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数:

公称通径:DN50-DN2000

公称压力:PN10/16/25/40

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:<180℃-<425℃

适用介质:水、污水、油品

产品标准:GB/T12234

主要零部件材质:

阀体:WCB/CF8/CF8M

阀瓣:WCB/CF8/CF8M

阀轴:WCB/CF8/CF8M

退拔销:1Cr17Ni2

阀瓣密封圈:NR

阀座:1Cr19Ni9

轴承:ZCuA110Fe3

V型橡胶密封圈:NBR

对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,可以起到流量调节的作用,当蝶板旋转到90°时,阀门达到最大开度。
对夹式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。
