TFWF系列 浮球式蒸汽疏水阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

产品介绍:自由浮球式蒸汽疏水阀是国内外近年来最先进的蒸汽疏水阀,英格兰姆TFWF自由浮球式蒸汽疏水阀是利用蒸汽和冷凝水的密度差来操作的。这类的疏水阀操作十分便利,能在冷凝水负荷变化有限工作,同时不受操作压力骤然变化的影响。与其尺寸相比,该型疏水阀排量很大,最大可达150.00Kg/h,且能随冷凝水的生成立即排放。由于这种特点,该疏水阀是蒸汽控制设备的理想选择。该疏水阀的最大工作压力可达80bar。产品技术质量和制造工艺达到国际上同类产品的水平,能将蒸汽管道网及供热设备中的凝结水及时排出,并阻止蒸汽泄露, 主要特点: 1、结构简单,维修方便。2、可水平或垂直安装。3、能连续排水性能稳定,排水量大,漏汽率小,背压率高。2、不锈钢空心自由浮球是阀门唯一的主要部件,采用不锈钢高精度研磨的圆浮球。 3、内部零件,我司生产的自由浮球式蒸汽疏水阀内部零件均为不锈钢,保证疏水阀具有良好的抗腐蚀、耐磨损、达到零泄漏、使用寿命长。该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。对于凡是为了确保有效的传热,要求随着冷凝水的生成而迅速排放的加热及工业设备来说,该型疏水阀是最佳的选择。TFWF可适用洁净蒸汽系统。

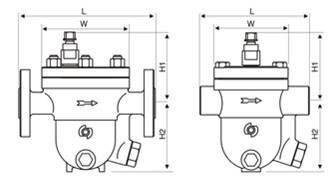

外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

H1

H2

W

15

TFWF-16F

155

95

100

172

20

155

95

100

172

25

155

95

100

172

32

270

110

135

172

40

410

175

175

234

50

410

175

175

234

65

410

175

175

236

80

430

245

245

260

100

430

255

255

265

125

480

185

311

302

150

480

185

311

302

200









250









300









350

TFWF-16F









400









450









500









600









注:如果需要DN200以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业



技术参数:

公称通径:DN15-DN150

公称压力:PN10/16/25/40

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:<180℃-<425℃

适用介质:水、污水、油品

产品标准:GB/T12251

主要零部件材质:

阀体:铸铁/铸钢/不锈钢

浮球:不锈钢

阀座:铭不锈钢

内置过滤器:不锈钢

垫片:不锈钢金属缠绕片

塞头:不锈钢

螺栓:不锈钢

性能参数:

最低工作压力:0.01MPa

最小过冷度:0℃

节能效果:15-40%

最高允许背压力:85%

允许最高温度:425℃

自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。
