AEF、AEY型蒸汽安全阀（带扳手弹簧微启式安全阀）适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。安全阀是直接依靠介质压力产生的作用力来克服作用在阀瓣上的机械载荷使安全阀开启的，作用在阀瓣上的机械载荷主要来自重锤或弹簧，这种几乎是固定的机械载荷。要想保证安全阀的密封性能，必须阀座密封面和阀瓣密封面的平整度和表面粗糙度有严格的要求。
以弹簧式安全阀为例：
工作原理应该是压力=压强X面积。压力就是弹簧的压力，面积就是密封面的面积。当作用在密封面上的压强乘以密封面的面积形成的向上的推力大于弹簧的压力，弹簧被压缩，密封面打开，将压力通过泄压孔排出。

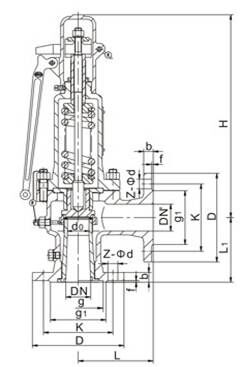

外形尺寸：

连接尺寸：GB/T9113:

公称通径DN	公称压力（MPa）	连接尺寸（mm）
公称通径DN	公称压力（MPa）	DO	D	K	G1	B	F	Z-Φd
15	AEF-16F	15	105	75	50	16	2	4-14
20		15	105	75	50	16	2	4-14
25		16	115	85	65	16	2	4-18
32		20	140	100	78	18	3	4-18
40		25	150	110	85	18	3	4-18
50		32	165	125	100	20	3	4-18
65		40	185	145	120	20	3	8-18
80		50	200	160	135	20	3	8-18
100		65	220	180	155	20	3	8-18
125		80	250	210	185	22	3	8-23
150		100	285	240	210	24	3	12-23
200		125	340	295	265	26	3	12-23
250		150	405	355	320	30	3	12-26
300
350	AEF-16F
400
450
500
600

注：如果需要DN50以上的规格，请联系销售部。

典型应用：

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数：

公称通径：DN15-DN50

公称压力：PN10/16/25/40

密封试验：1.1/1.76MPa

壳体试验：1.5/2.4MPa

工作温度：＜180℃-＜425℃

适用介质：水、污水、油品

产品标准：GB/T12243

主要零部件材质：

阀体：铸铁/铸钢/不锈钢

阀座：铸铁/铸钢/不锈钢

调节圈：铸铁/铸钢/不锈钢

反冲盘：铸铁/铸钢/不锈钢

阀瓣：铸铁/铸钢/不锈钢

阀盖：铸铁/铸钢/不锈钢

阀杆：铸铁/铸钢/不锈钢

弹簧：不锈钢

密封面材料：堆焊Co基硬质合金

螺栓：不锈钢

安全阀是直接依靠介质压力产生的作用力来克服作用在阀瓣上的机械载荷使安全阀开启的，作用在阀瓣上的机械载荷主要来自重锤或弹簧，这种几乎是固定的机械载荷。要想保证安全阀的密封性能，必须阀座密封面和阀瓣密封面的平整度和表面粗糙度有严格的要求。
以弹簧式安全阀为例：
工作原理应该是压力=压强X面积。压力就是弹簧的压力，面积就是密封面的面积。当作用在密封面上的压强乘以密封面的面积形成的向上的推力大于弹簧的压力，弹簧被压缩，密封面打开，将压力通过泄压孔排出。
