AFPF型气动薄膜调节阀系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温型等多个品种。产品公称压力等级有PN16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性有线性或等百分比。用户可根据具体工况进行选择。

本公司产品可与国产AFPF、AFPH、AFPW、VP型等单座调节阀等效。

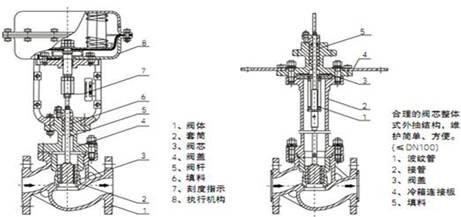

外形尺寸：

连接尺寸：GB/T9113:

公称通径

20

25

32

40

50

65

80

100

125

150

200

L

PN16/40

181

184

220

222

254

276

298

352

410

451

600

PN64

206

210

251

286

311

337

394

457

508

650

A

285

360

470

H1

PN16/40

128

152

160

205

208

273

330

364

PN64

140

160

180

210

220

290

340

370

H2

298

380

510

H3

PN16/40

208

224

228

334

342

408

453

482

PN64

220

240

350

360

420

470

500

H4

238

338

402

405

627

628

635

698

702

728

H5

PN16/40

53

58

68

73

80

90

98

108

123

140

168

PN64

63

68

75

83

88

100

105

125

148

170

203

C

220

270

320

H6

180

236

310

重量(kg)

PN16/40

21

22

24

32

38

62

67

83

132

160

245

PN64

24

25

30

42

52

78

82

102

170

190

285

注：如果需要DN65以上的规格，请联系销售部。

典型应用：

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数：

公称通径：DN20-DN300

公称压力：PN10/16/40/64

密封试验：1.1/1.76MPa

壳体试验：1.5/2.4MPa

工作温度：＜-10℃-＜80℃

适用介质：水、污水、油品

产品标准：GB/T4213-1992

主要零部件材质：

形式：直通单座铸造球型阀

法兰材料：JB/T79.1.94、79.2-94等

阀体：铸钢/不锈钢等

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

膜片材料：丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布

具体要求请致电本公司

气动调节阀的用途与特点用途是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节; V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。

特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度;超强的剪切能力。

气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
