产品介绍
通用阀门系列
WBEX 电动对夹式蝶阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

电动蝶阀属于电动阀门和电动调节阀中的一个品种。电动蝶阀连接方式主要有:法兰式和对夹式;电动蝶阀密封形式主要有:橡胶密封和金属密封。电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀,控制阀和止回阀。附带手动控制装置,一旦出现电源故障,可以临时用手动操作,不至于影响使用。

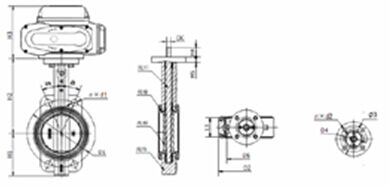

外形尺寸:

连接尺寸:GB/T17241.6



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

D

D1

Z-ΦD

40

1.0/1.6

43

145

110

4-Φ18

50

43

165

125

4-Φ18

65

46

185

145

4-Φ18

80

46

200

160

4-Φ18

100

52

220

180

8-Φ18

125

56

250

210

8-Φ18

150

56

285

240

8-Φ22

200

60

340

295

8-Φ22

250

68

395

350

12-Φ22

300

78

445

400

12-Φ22

350

1.0

78

505

460

16-Φ22

400

102

565

515

16-Φ22

450

114

615

565

20-Φ26

500

127

670

620

20-Φ26

600

154

780

725

20-Φ30

注:如果需要DN600以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业

技术参数:

公称通径:DN50-DN2000

公称压力:PN10/16

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:0℃-80℃

适用介质:水、污水、油品

产品标准:JB/T12238-2008

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

阀板:不锈钢(CF8)

阀座:NBR/EPDM

O型圈:NBR/EPDM

工作电源通常有:AC220V,AC380V等。输入信号:4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后;以电能作为驱动力来驱动硬密封蝶阀阀板,作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。
