DBGP 涡轮型法兰式蝶阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理





法兰连接中心板式蝶阀是最新获得的专利产品,综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点,填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。本阀启闭件是一个圆盘形的蝶板,在阀体内绕自身的轴线旋转,从而达到启闭或调节作用。驱动方式:手动、气动、电动。

产品特点

适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
其主要特点为:
设计新颖、合理,结构独特,启闭迅速;双向密封性能优良,扭矩值小,零件加工性能优越。
操力矩小,操作方便,省力灵巧;流量特性趋于直线, 调节性能好。法兰连接安装便捷,立式、卧式安装均可。

密封件可以更换,密封性能可靠达到双向密封零泄漏。

密封材料耐老化、耐腐蚀,使用寿命长等特点。

阀门可用于管端作放空阀用,性能可靠。

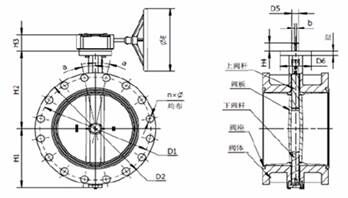

外形尺寸:

连接尺寸:GB/T17241.6



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

D

D1

Z-ΦD

40

1.0/1.6

150

125

165

4-Φ18

50

150

145

185

4-Φ18

65

170

160

200

4-Φ18

80

180

180

220

4-Φ18

100

190

210

250

8-Φ18

125

200

240

285

8-Φ18

150

210

295

340

8-Φ22

200

230

350

390

8-Φ22

250

250

400

440

12-Φ22

300

270

460

500

12-Φ22

350

1.0

290

515

565

16-Φ22

400

310

565

615

16-Φ25

450

330

620

670

20-Φ25

500

350

725

780

20-Φ25

600

390

840

895

30-Φ30

注:如果需要DN600以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业



技术参数:

公称通径:DN50-DN2000

公称压力:PN10/16

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:0℃-80℃

适用介质:水、污水、油品

产品标准:JB/T12238-2008

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

阀板:不锈钢(CF8)

阀座:NBR/EPDM

O型圈:NBR/EPDM

法兰式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,可以起到流量调节的作用,当蝶板旋转到90°时,阀门达到最大开度。
法兰式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹性软密封和金属密封两种密封型式。弹性软密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
