DDRX 双板止回阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

双瓣止回阀主要由阀体、阀瓣、阀杆及弹簧等重要零部件组成。该阀主要适用于给排水,高楼建筑以及工业区。由于其面间距离比一般止回阀短,对安装空间限制的场所最为便利。

产品特点:

采用薄型对夹式轻巧设计。由于阀瓣之关闭行程缩短及弹簧作用可加速开关效果,可减少水锤及水击声。

由于其面间距离比比一般止回阀短,对安装空间限制的场所最为便利。

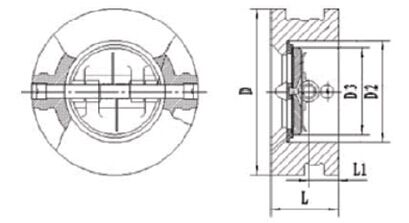

外形尺寸:

连接尺寸:GB/T9113:







DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

D

107

127

142

162

192

218

272

327

377

440

491

541

596

698

D2

60

73

89

114

141

168

219

273

324

356

406

457

508

610

D3

52

63

78

102

127

154

202

254

303

318

429

478

478

575

L1

25

25

25

39

30

30

40

40

56

56

89

89

90

97

L

43

46

64

64

70

76

89

114

114

127

140

152

152

178

注:如果需要DN450以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业

技术参数:

公称通径:DN50-DN600

公称压力:PN10/16

密封试验:1.1/2.76MPa

壳体试验:1.5/2.4MPa

工作温度:0℃-80℃

适用介质:水

产品标准:JB/T8937-1999

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀座:橡胶EPDM

阀杆:不锈钢

限位杆:不锈钢

弹簧:不锈钢

阀板:不锈钢

止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
