RCVX系列 橡胶瓣止回阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。此阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。主要零件材质如下表:

该阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。RCVX系列橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要 零件组成。

阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。RCVX系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。RCVX系列橡胶瓣止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。RCVX系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质

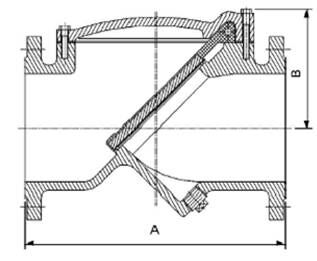

外形尺寸:

连接尺寸:GB/T17241.6



DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

A

203

216

241

292

330

356

495

622

696

698

914

978

1075

1230

B

86

100

110

120

140

150

180

251

310

350

380

400

450

520

注:如果需要DN600以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业





技术参数:

公称通径:DN50-DN600

公称压力:PN10/16

密封试验:1.1/1.76MPa

壳体试验:1.5/2.4MPa

工作温度:0℃-80℃

适用介质:水

产品标准:JB/T13932-1992

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

阀瓣:钢板+尼龙+EPDM

0型圈:橡胶:EPDM

螺丝:不锈钢

当介质按规定方向流动时,阀瓣受介质力的作用,被开启:介质逆流时,依靠弹簧扭力自行快速关闭,达到阻止介质逆流的目的。
