产品介绍
暖通阀门系列
BSPX系列 自平衡式静态流量平衡阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

 平衡阀是一种具有特殊功能的调节型阀门,具有良好的流量特性,能够合理地分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

平衡阀是一种特殊功能的阀门,阀门本身物特殊之处,只在于使用功能和场所有区别。在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。

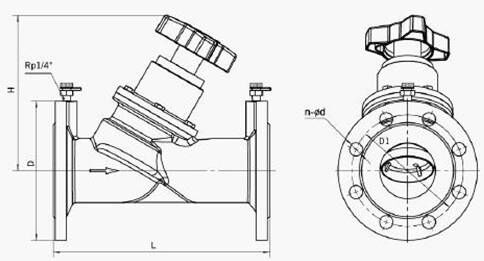

外形尺寸:

连接尺寸:GB/T9113:



公称通径DN

公称压力(MPa)

连接尺寸(mm)

L

H

C

Kvs

32

1.0/1.6

118

117

_

17.8

40

126

122

_

26.2

50

154

132

_

34

65

230

280

140

48.5

80

290

365

180

72.7

100

310

395

180

106.6

125

350

430

180

171

150

400

495

180

259.2

200

480

530

180

391

250

600

665

210

726

300

730

712

356

1035

350

850

777

356

1302

400

850

812

356

1614

450

914

846

356

1924

500









注:如果需要DN450以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业

技术参数:

公称通径:DN15-DN500

公称压力:PN16-PN25

使用温度:﹣10~130℃

使用介质:水

主要零件材质:

阀体:铸铁、铸钢、不锈钢

锥形螺钉:不锈钢

平衡锥:复合材料

密封垫:EPDM

关闭筒:EPDM

O型圈:EPDM

阀盖:铸铁、铸钢、不锈钢

螺钉:碳钢、不锈钢

记忆限位:黄铜

垫圈:黄铜

阀杆:黄铜、不锈钢

衬套:黄铜

手轮:塑料、铸铁、不锈钢

塞子:塑料、黄铜

测压嘴:DZR 黄铜

平衡阀是一种具有特殊功能的调节型阀门,具有良好的流量特性,能够合理地分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

平衡阀是一种特殊功能的阀门,阀门本身物特殊之处,只在于使用功能和场所有区别。在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。
