BDFX系列 动态流量平衡阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理



BDFX型动态流量平衡阀,可在工作压差范围内精确的控制管路流量,使整个系统能时刻保持平衡。

无需对整个管道进行烦琐的阻力计算。无需人工调节,可省去大量人力,安装空间也不受限制,同时也避

免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗,提高设备的耐用性和安全性。整个水

系统简洁、可靠,无须

安装同程管道,节省初投资、安装及材料费用。

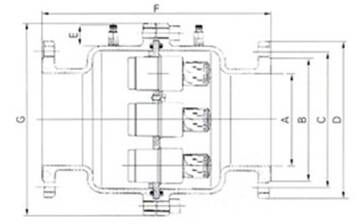

外形尺寸:

连接尺寸:GB/T9113:



口径

B(am)

C(mm)

D(mm)

E(am)

F(mm)

G(mm)

重量 (Kg)

压差范围 (MPa)

流量范围 (m3/h)

DN50

99

125

165

38

239

218

16

22-210

4.0-36

DN65

188

145

185

38

239

218

19

22-210

4.0-36

DN80

132

160

200

38

239

218

22

22-210

4.0-36

DN100

156

190

235

38

365

270

38

22-210

4.0-72

DN125

184

220

270

38

365

295

46

22-210

4.0-108

DN150

211

250

300

38

410

354

66

22-210

4.0-180

DN200

274

310

360

38

430

484

96

22-210

4.0-213

DN250

330

370

425

38

456

488

128

22-210

4.0-468

DN300

389

430

485

38

466

565

187

22-210

4.0-720

DN350

448

490

555

38

479

700

249

22-210

4.0-828

DN400

503

550

620

38

504

790

356

22-210

4.0-1080

DN450

548

640

670

38

517

800

418

22-210

4.0-1332

DN500

609

660

730

38

520

880

518

22-210

4.0-1692

DN600

720

770

845

38

554

1050

718

22-210

4.0-2304

DN800

928

990

1085

38

557

1260

865

22-210

4.0-3420

注:如果需要DN800以上的规格,请联系销售部。

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业

技术参数:

公称通径:DN50-DN800

公称压力:PN10/16/25

工称压力:16Bar/25Bar

流量误差:±5%

工作温度:-10~120℃

主要零部件:

阀体:球墨铸铁(QT400-18)

阀胆:不锈钢(304-2B)

弹簧:不锈钢(1Cr18Ni9)

O型圈:丁腈橡胶(N220SH)

BDFX型动态流量平衡阀,可在工作压差范围内精确的控制管路流量,使整个系统能时刻保持平衡。

无需对整个管道进行烦琐的阻力计算。无需人工调节,可省去大量人力,安装空间也不受限制,同时也避

免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗,提高设备的耐用性和安全性。整个水

系统简洁、可靠,无须

安装同程管道,节省初投资、安装及材料费用。
