产品介绍
水力控制阀系列
H18830缓闭式止回阀
  • 产品概述
  • 产品规格
  • 技术参数
  • 工作原理

产品概述
H18830缓闭式止回阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可性。并将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生.只需操作水泵电机启闭按扭,阀门即可按照水泵操作规程自动实现启闭,流量大、压力损失小,适用于600口径以下的阀门。



【安装示意图】



产品规格

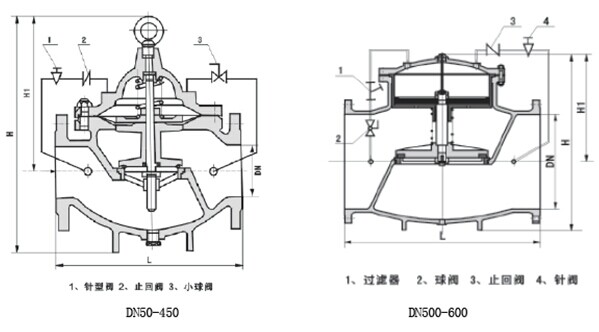

外形尺寸:

连接尺寸:GB/T9113:





DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

203

216

241

292

330

356

495

622

696

698

914

978

1075

1230

H1

137

145

178

232

286

318

413

502

600

638

677

677

620

695

H

225

270

289

375

420

570

722

769

906

1025

1027

1027

750

850

典型应用:

水厂及水源工程

环境保护

市政设施

电力及公用事业

建筑行业



技术参数:

公称通径:DN50-DN600

公称压力:PN16/25

密封试验:1.76/2.75MPa

壳体试验:2.4/3.75MPa

工作温度:0℃-80℃

适用介质:水

液面控制高度:≤150mm

产品标准:JB/T10674-2006

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

阀座:不锈钢

轴承:不锈钢

密封圈:橡胶EPDM

指示器:黄铜



当阀门从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。
