传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用。
安装简要说明：
MHS型单法兰传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
传力接头分类有：单发兰传力接头、双法兰传力接头、可拆式双法兰传力接头。
传力接头材质有：Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

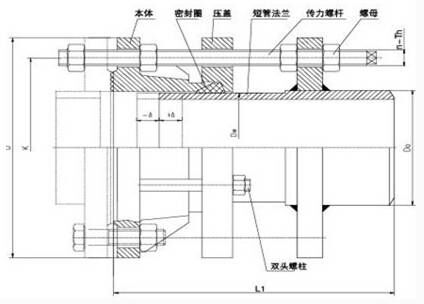

外形尺寸：

连接尺寸：GB/T9113:

公称通径DN	管子外径	外形尺寸		法兰连接尺寸
	Dw	L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76

注：如果需要DN3200以上的规格，请联系销售部。

典型应用：

水厂及水源工程

环境保护

市政设施

电力及公用事业

技术参数：

公称通径：DN15-DN8000

公称压力：PN10/16/25/40

密封试验：1.1/1.76MPa

壳体试验：1.5/2.4MPa

工作温度：＜80℃-＜425℃

适用介质：水、污水、油品、蒸汽

产品标准：GB/T12235

主要零部件材质：

阀体：球墨铸铁、铸钢、不锈钢、

限位螺丝：铸钢不锈钢

传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用。
