产品介绍
暖通阀门系列
YSTSX系列 角型整流过滤器
  • 产品概述
  • 产品规格
  • 技术参数

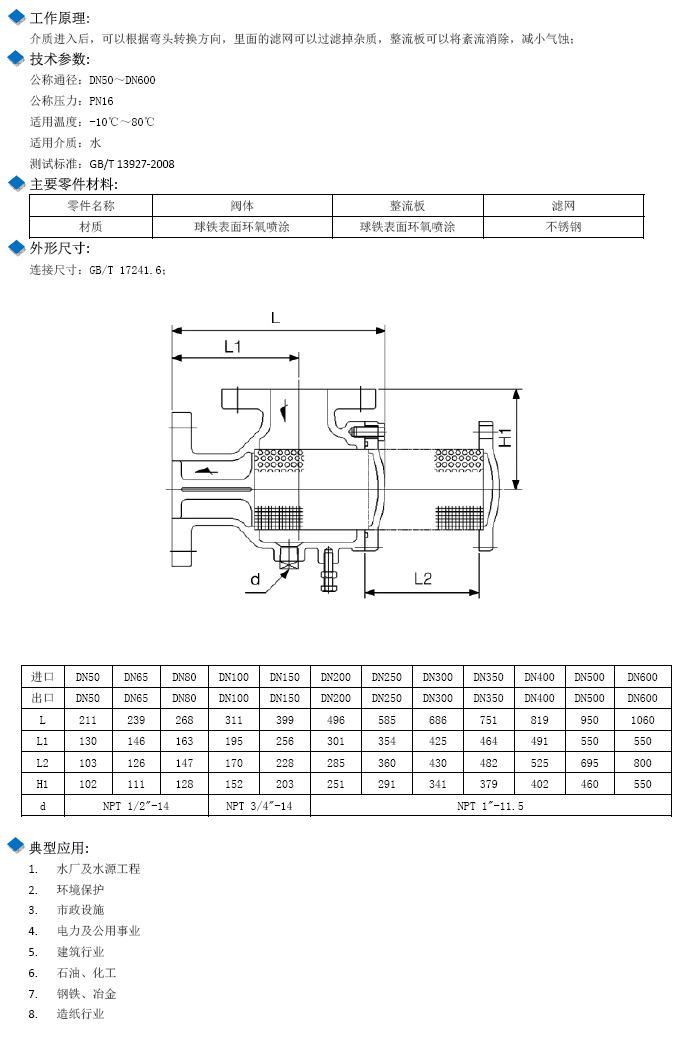

  • 工作原理



扩散过滤器又名角式整流过滤器是一种较为新型的过滤器,用于直接安装在泵的入口处,具有特殊过滤设置能有效剔除杂物;平直的整流板能够为泵提供平衡的水流,减少乱流对泵冲击和侵蚀,节省了泵的入口导流管,比传统方式节省1/3空间,具有取代90%弯管、Y型过滤器及整流管的功能。

扩散过滤器结构为角形,产品内置整流器,可定制大小头,加强筋强化的不锈钢滤网,过滤面积大,安装在水泵的入口,防止气穴,提高水泵效率,延长水泵寿命的功能。滤网数目客人根据用户需求定制。

扩散过滤器特点
过滤网的冲孔面积大,故内部压降小。
阀门内部采用特殊导向板,产生稳流,从而保护泵叶,防止产生气锁现象。
阀体上可安装压力表,不用另装。
根据需要可配置双过滤器,可交替使用。
可用支架来方便调节扩散过滤器的高度。
内部可安装磁铁来过滤铁粉,从而保护泵。
阀体上设有排泄塞,不需格外安装排污管道。
比传统的安装方式节省很多空间和管道材料。
阀体内外均为粉体环氧树脂涂装,可避免生锈而影响水质。
压力表凸台接口,即由压差大小可判定是否过多垃圾堆于滤网外部。



技术参数:

公称通径:DN50-DN600

公称压力:PN16-PN25

密封试验:1.76/2.75MPa

壳体试验:2.4/3.75MPa

工作温度0℃-80℃

适用介质:水、污水

产品标准:GB/T13927-1992

主要零部件材质:

阀体:球墨铸铁(QT450-10表面环氧喷漆)

阀盖:球墨铸铁(QT450-10表面环氧喷漆)

过滤网:不锈钢SS304

密封圈:橡胶EPDM/NBR

连接件:不锈钢SS304 A2



扩散过滤器又名角式整流过滤器是一种较为新型的过滤器,用于直接安装在泵的入口处,具有特殊过滤设置能有效剔除杂物;平直的整流板能够为泵提供平衡的水流,减少乱流对泵冲击和侵蚀,节省了泵的入口导流管,比传统方式节省1/3空间,具有取代90%弯管、Y型过滤器及整流管的功能。

扩散过滤器结构为角形,产品内置整流器,可定制大小头,加强筋强化的不锈钢滤网,过滤面积大,安装在水泵的入口,防止气穴,提高水泵效率,延长水泵寿命的功能。滤网数目客人根据用户需求定制。
